HS2000智能精密配電柜
圖文詳情
產品簡介
HS2000智能精密列頭柜是根據客戶的智能化技術要求開發設計的一種智能精密型配電柜，適用于電信、金融、政府及IT等IDC數據機房或工業企業等重要用戶，為重要設備提供電力分配、安全保護、計量、運行管理與提供數據級接地等服務，用于供電可靠性要求較高的不間斷供電領域。
HS2000是集電源輸入、輸出、全面電力監測、控制的一體化配電設計，是全面提升配電運行管理、安全管理水平的系統。
產品系列定義

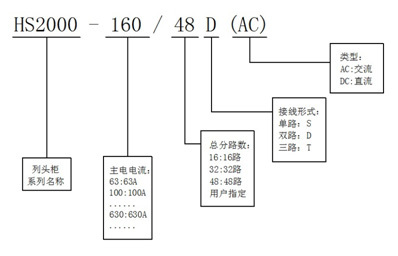

*以上型號含義為：智能列頭柜雙回路主進線160A、輸出共48路（24路*2）、交流配電柜。
產品結構
HS2000集中式機構：智能能精密配電柜：前門網孔門、內帶亞克力面板，電流傳感器等采集器件。
機柜采用服務器機柜相同造型設計(600/800/1000mm×1000/1100/1200mm×2000 mm)標準42U網孔門，美觀大方，與機房環境協調一致。
全面的配電監控
HS2000柜監控單元采用大屏幕LCD觸摸屏中英文顯示，核心芯片采用的是世界上先進的第三代DSP系統，運算速度快，功能強大，主要如下：
1、主母線的參數
三相電源的輸入電壓，電流，頻率總有功，無功，功率因數諧波百分比，負載率電能
2、支路的監測參數（選項）
支路的開關狀態，支路的額定電流，實際電流支路的負載百分比、諧波百分比支路的電能（月度、季度統計）
3、輸出報警信號（選項）
主路的缺相，過壓，欠壓報警：支路的開關狀態，故障報警；ATS切換開關故障報警：支路的兩端閥值4報警：機柜溫濕度、煙感報警
4、可以輕松的納入機房監控系統
提供RS232/485等智能通信接口所有信息都可以通過智能接口上傳，實現遠程監控和Web瀏覽
5、故障短信發送（選項）
HS2000柜可將所監控到的故障或報警信號以短信的方式即時的發送到機房管理員的通信設備上，以便及早知悉故障告警。
技術參數
HS2000智能交流列頭柜 20~400KVA | ||
輸入 | 額定電壓 | 220/380Vac,三相三線+地或三相四線+地±20% 50/60Hz±10% (?監控模塊工作范圍90~276VAC) |
輸出 | 額定電壓 | 220Vac單相2線+地，380Vac三相四線+地 按圖紙要求63~800A 支持單母線、雙母線和多母線方案 固定式開關、熱插拔開關或熱插拔可調相開關，容量10~63A,級數1P/2P/3P、開關分?jǐn)嗄芰?-10KA |
變壓器（選件） | 類型：等級 | DY11 380V/380Vac;H級絕緣，可選K13系列等級，可選帶分段調壓模式變壓器 |
系統功能 | 輸入檢測 可選功能 | 主路電量、有功功率、視在功率、功率因數、三相電壓、實際電流、額定電流、零線電流、負載%、電能KWh、頻率，電壓諧波V-THD百分比和分次諧波、電流諧波i-THD百分比和分次諧波、主開關狀態。各分路有功功率、視在功率、功率因數、實際電流、額定電流、負載%、電能KWh、電流諧波i-THD、開關狀態；電壓超限、電流超限（2段式）、頻率超限、缺相、開關斷開、防雷告警、變壓器過溫、系統告警等； 零線電流、對地漏電流、溫度、濕度、分勵脫扣等 |
檢測精度 | 輸入/輸出 | 電流：精度0.5%、范圍1%~120%；電壓：精度0.5%、范圍5%~120%；頻率：45~60Hz±0.01Hz 電量：精度1%；溫度：精度±1℃ |
防雷 | 規格 | 標配C級或B級浪涌保護：20KA、40KA |
1/0接口 | D1輸入 | 2路干接點輸入（可定義：主開關脫扣、主開關分?jǐn)?、變壓器過溫、防雷器故障等等） 1路繼電器輸出（觸點：交流250V/5A或直流30V/5A）選配 1路2線PT100溫度檢測 測溫范圍-40~200℃ |
符合規范 | 標準 | CCC、CE、EMC |
顯示界面 | 尺寸及規格 | 標配7寸彩色液晶觸摸屏，可選10寸 |
通訊接口 | 串口 | PS485 1路1200~38400dps,Modbus-RTU RJ45 1路、10/100M自適應，TCP/IP Modbus協議（選配） |
尺寸 | 規格 | 600*1100*2067mm (深度可選800、1000、1100、1200） 800*1100*2000mm 其他規格可定制 |
重量 |
| 不含變壓器：240~500kg; 含變壓器：300kg~1800kg(變壓器容量20~400Kva) |
HS2000智能直流列頭柜 20~800A | ||
輸入/輸出 | 額定電壓 | 直流24VDC、48VDC等多種等級 |
輸出 | 總輸入容量 | 按圖紙要求63~800A 支持單母線、雙母線和多母線方案 熔斷器、固定式開關、熱插拔開關 容量10~63A，級數1P/2P、分路開關分?jǐn)嗄芰?-10KA |
系統功能 | 輸入檢測 | 主路功率、直流電壓、實際及額定電流、負載%、電能KWh、主關（熔斷器）狀態 各分路功率、實際電流、額定電流、負載%、電能KWh、開關狀態 電壓超限、電流超限（2段式）、開關斷開、防雷告警、系統告警 主對地絕緣監測、分路絕緣、溫度、濕度、分勵脫扣等 |
檢測精度 | 輸入/輸出 | 電流：精度0.5%、范圍1%~120%；電壓：精度0.5%、范圍5%~120%； 電量：精度1%；溫度：精度±1℃ |
防雷 | 規格 | 標配C級或B級浪涌保護：20KA、40KA |
1/0接口 | D1輸入 | 2路干接點輸入（可定義：主開關脫扣、主開關分?jǐn)唷⒆儔浩鬟^(guò)溫、防雷器故障等等） 1路繼電器輸出（觸點：交流250V/5A或直流30V/5A） 1路2線PT100溫度檢測 測溫范圍-40~200℃ |
符合規范 | 標準 | CCC、CE、EMC |
顯示界面 | 尺寸及規格 | 標配7寸彩色液晶觸摸屏，可選10寸 |
通訊接口 | 串口 | PS485 1路1200~38400dps,Modbus-RTU RJ45 1路、10/100M自適應，TCP/IP Modbus協議（選配） |
尺寸 | 規格 | 600*1100*2067mm (深度可選800、1000、1100、1200） 800*1100*2000mm 其他規格可定制 |
產品特點
1．高可靠性
配電的可靠性主要取決于關鍵器件，HS2000智能型精密配電柜關鍵器件全部選用國際知名品牌產品：
2．強大的智能功能
HS2000為第三代智能精密配電柜，智能監控功能強大：
A、監控單元采用了第三代DSP作為核心控制芯片，數據處理速度極快．
B、智能監控模塊為相對獨立的單一模塊系統，可以實現整機系統不斷電維護．
C、配置LCD觸摸液晶顯示屏，可瀏覽及讀取各種系統信息并可現場設置，觸摸屏可中英文顯示如下內容：
?、僦髀冯姎鈪?shù)：電量、有功功率、無功功率、視在功率、功率因數、三相電壓、電流、頻率，諧波、負載百分比；
?、谥冯姎鈪?shù)：電量、實際電流、額定電流、負載百分比、功率因數、電流諧波：
?、劭娠@示所有主路、支路開關狀態．
④備用開關管理便利，可在顯示屏上現場由客戶憑操作密碼進行屏蔽或者啟用設置，避免誤報警．
D、聲光報警功能：
①主系統：輸入過壓、欠壓、輸入頻率超限、缺相、變壓器過溫、防雷器失效等報警．
②支路系統：開關狀態異常報警，可設置兩段閾值報警，默認為60%，80%額定電流，具有預警功能實現用戶預防性處理—由被動處理變?yōu)橹鲃?dòng)干預。
③系統可儲存1200條歷史告警記錄．
E、運行管理功能：輸入主路系統及各分路的負載耗電量均可按月、時間段統計分析、存儲．
F、控制功能——為保障重要負載，HS2000具有靈活的分時下電功能，各支路可按負載的重要性設定下電時間，并且保證在市電來電時自動恢復供電（選配）．
3.優異的可維護擴窖性
HS2000可以設計成雙回路輸入、輸出，實現系統冗余設計．智能監控模塊可以熱插拔，系統不斷電即可進行監控故障檢修，維護簡單方便．可以選配熱插拔、可調相開關．系統不斷電即可進行開關故障維護，不需要更改任何配電電纜，即可調節負載三相平衡．輸出開關全部配置接線端子排，便于接線，可不斷電擴容，安全、便捷．
4．高功率密度
單柜標配20-400KVA，單柜輸出分路開關最高可達126極比普通列頭柜節省機房占地總面積達46%．
5．可實現真正的電氣啊離和散據級接地
HS2000機柜框架按電氣規范承重要求設計，標準柜體可內置H級隔離變壓器．對重要負載建立獨立接地，電源接地和服務器接地點相同，將接地環流和共模雜訊減至最少；實現系統零地電壓<1V；高端客戶可選K-Factor型式H級隔離變壓器；
6．結構特點
A、外形美觀．HS2000機柜采用國際通用服務器機柜尺寸和外形，柜體框架、角規選用無焊接多折型材，承重大于1400Kg，機柜角規厚度大于2.OMM．框架板材厚度大于2.OMM，前門面板厚度大于1.5MM，，其它面板厚度不小于1.MM。
B、機柜的前門、后門、雙側擋板均可靈活拆卸，可以實現前、后及雙側畫維護；
C、機柜前、后面板均可采用網孔門設計，通孔率大于65%；D、機柜內部配線布局合理、整齊，配置獨立的零排和地排．
E、機柜可以靈活采用上下同時進出線的方式，進出線口有保護裝置．
F、機柜的金屬構件表面除了加工裝配面和電鍍表面以外，都進行了防銹或噴涂處理．在裝配前，對封閉結構的內表面也有噴涂和進行防銹處理，處理質量符合SSPC標準．
G、機柜顏色可按用戶方提供色板訂制。
